国产磁力仪和磁力梯度仪

本文介绍一款国产磁力仪。此款磁力仪是上海央祥的。央祥的刘总给了博主好几次他们磁力仪的资料，里面还包含磁力仪的一些测试数据。上半年因为标准的事情占用了大量的时间，所以现在才有空将他们的资料整理和处理一下。首先还是感谢刘总对博主的信任。

从官网上，我们可以查到其磁力仪为铯光泵，型号为MAG885，对标国外的G882铯光泵磁力仪。

MAG885的技术参数如下表。

国外G882的技术参数如下图，其出口型号灵敏度（粗暴地认为下图中的噪声水平就是灵敏度）为0.02nT（1Hz），当采样频率大于4Hz时，灵敏度小于0.01nT。

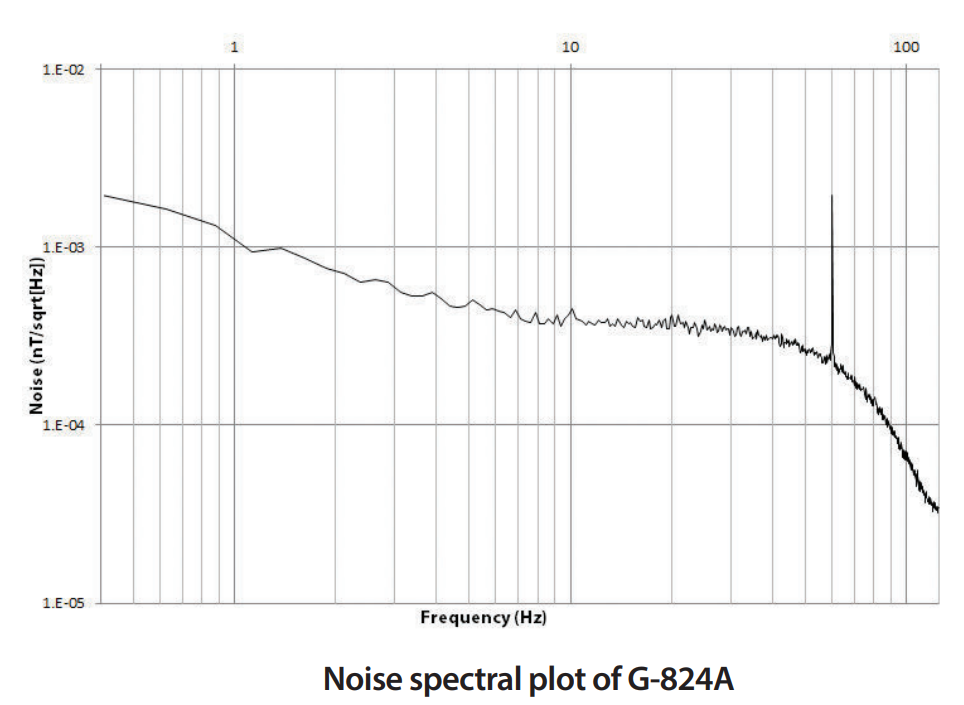

噪声水平是在静磁（抵消了日变影响）实验室中改变采集频率得到的，下图是国外G824A所作的噪声/频率曲线，噪声水平接近0.001nT/Sqrt(Hz)，图中60Hz有个跳点是美国交流点的频率是60Hz。

将两个MAG885组合起来就是磁力梯度仪（见下图），磁力梯度仪的有点主要有：

1）能以更高效的方式探测目标物，可进行大范围的现场调查勘测。

2）磁梯度仪标配的深度计与高度计可提供更完整的磁值信息。

3）对于单一物体方向定位更加清晰。

4）相较于单个磁力仪，海洋磁力梯度仪对小型目标物的磁信号反应更加敏感。

5）对目标物的埋深反演误差更小。

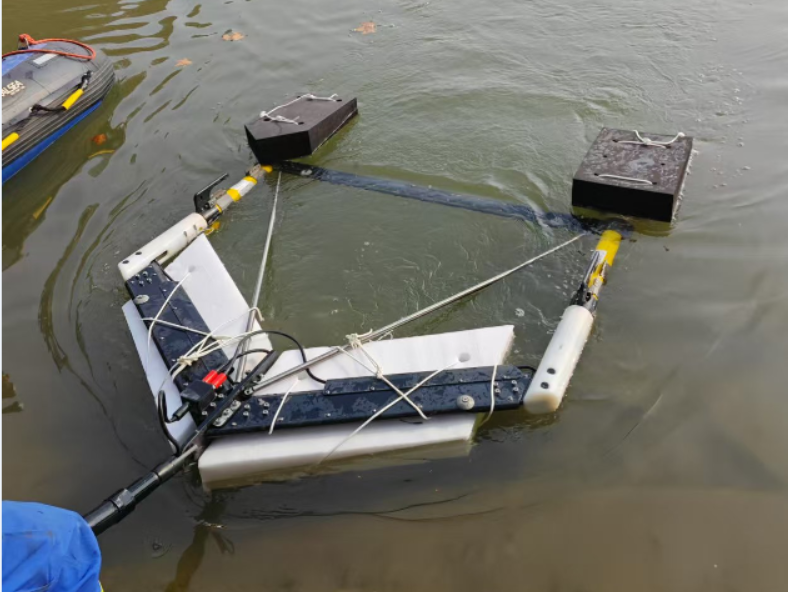

水中实测照片如下：

高精度磁异常三维反演软件主要针对高精度磁测数据的精细反演编制，包含有磁力Euler反褶积(支持磁异常三方向梯度及三维解析信号振幅计算)，其反演效果在给定的模型试验中优于Ahmed Salem等(2008)Geophysics发表的结果；以及磁异常三维磁性成像，支持PC机实现三维反演，三维反演模型支持surfer、UBC-GIF-MeshTools3d等地球物理常用的商业软件，支持较大规模的三维反演。

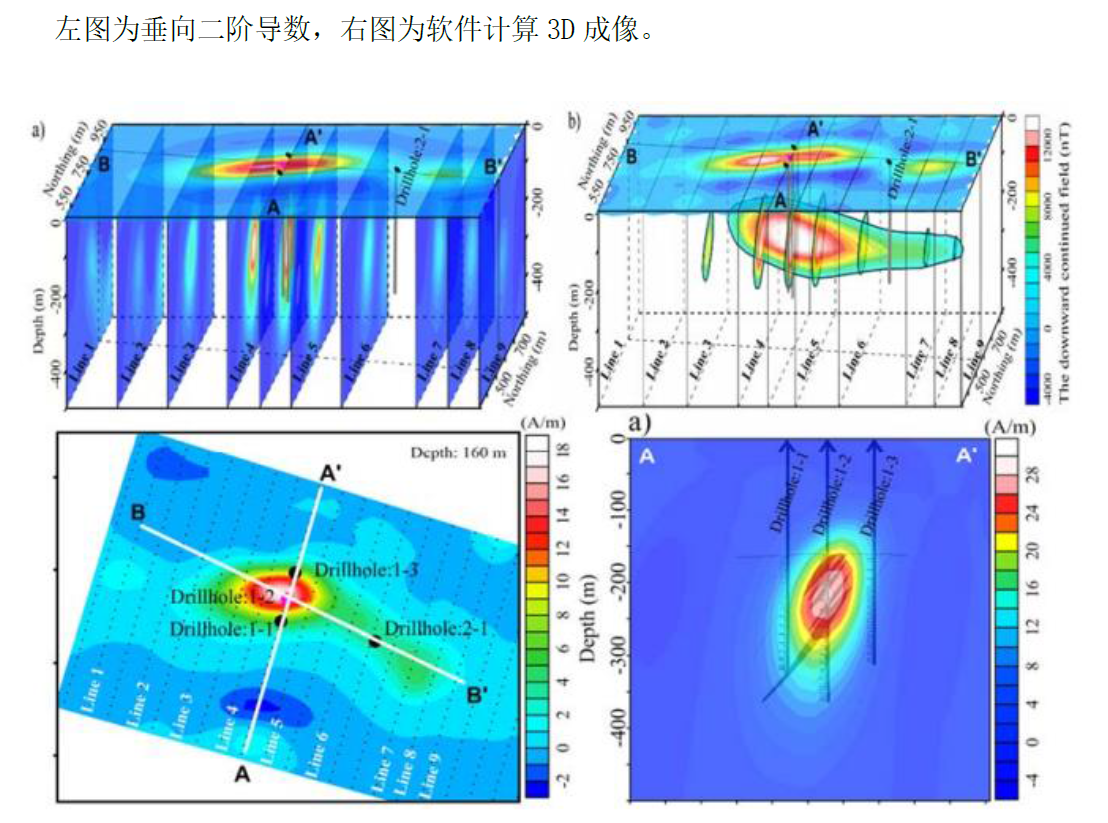

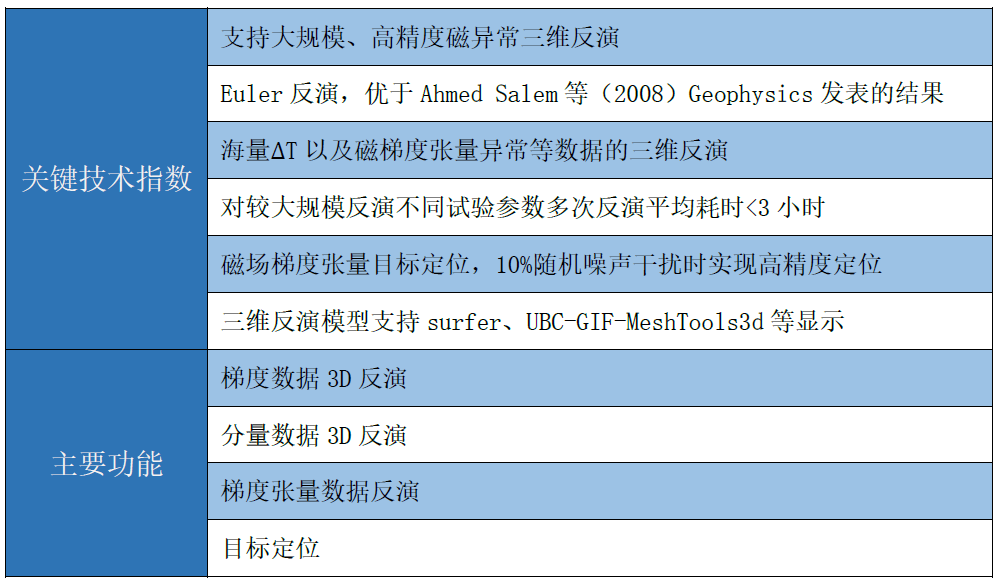

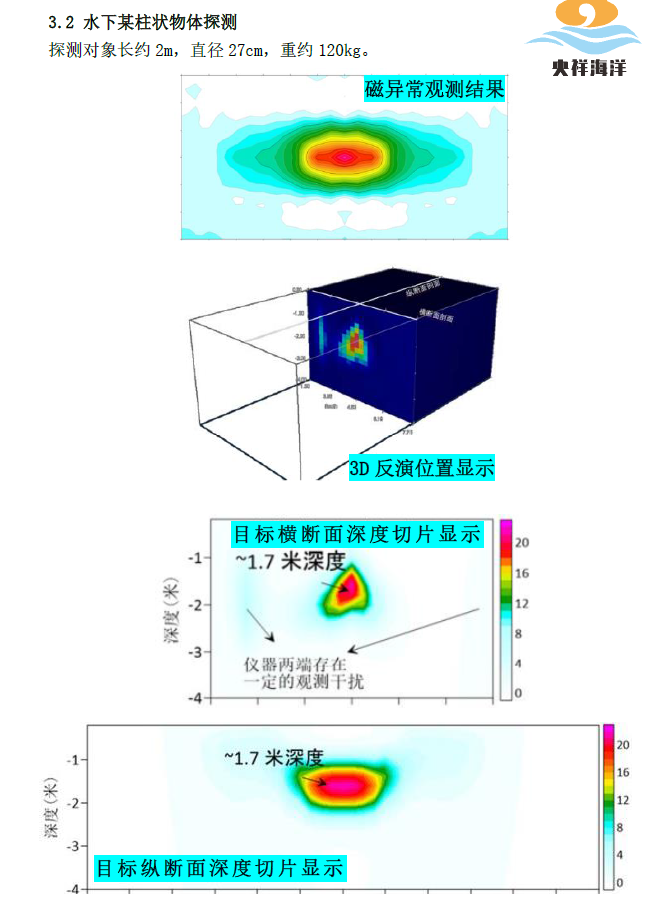

其技术参数见下表，从下面的效果图和实际测试情况来看，此软件三维反演效果十分惊艳。

下面来看几个实际的例子。

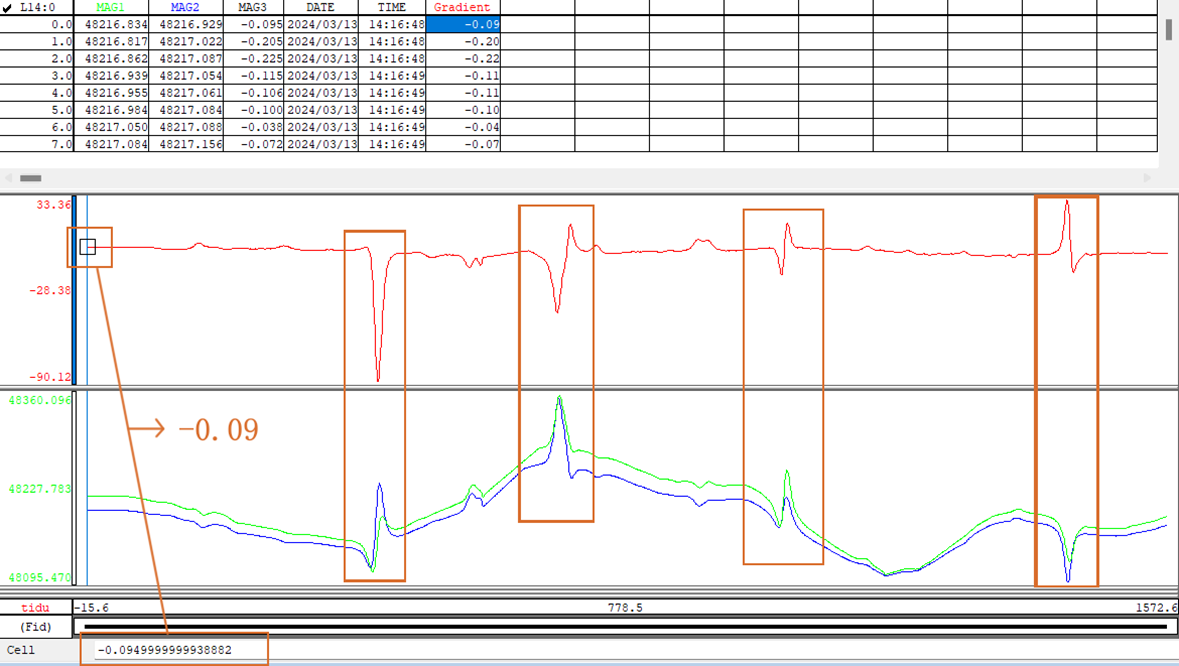

1）使用磁力梯度仪对水中埋藏线缆（线缆直径约10cm）进行探测。

从磁力数据剖面图中可以明显看出异常数值。从梯度值剖面图中可以看出，两台仪器在无异常点时数值仅差0.1左右，数值在有异常点时两台仪器会出现明显差值。

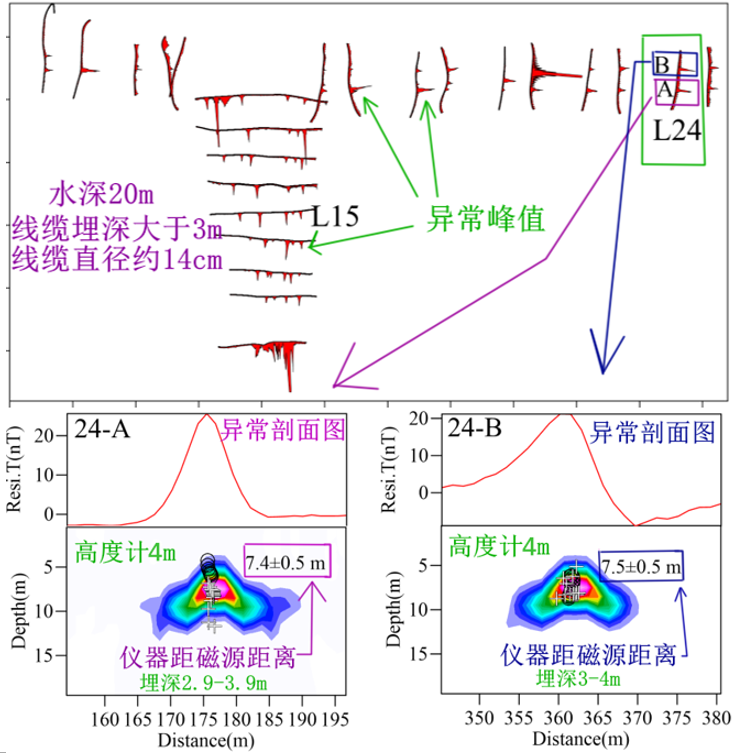

2）24 线 A、B 两点磁源深度距仪器 6.9-7.9m，仪器距底约 4m，即磁源埋深约 24-A 点 2.9-3.9m；24-B 点 3-4m，误差范围 1m 以内。

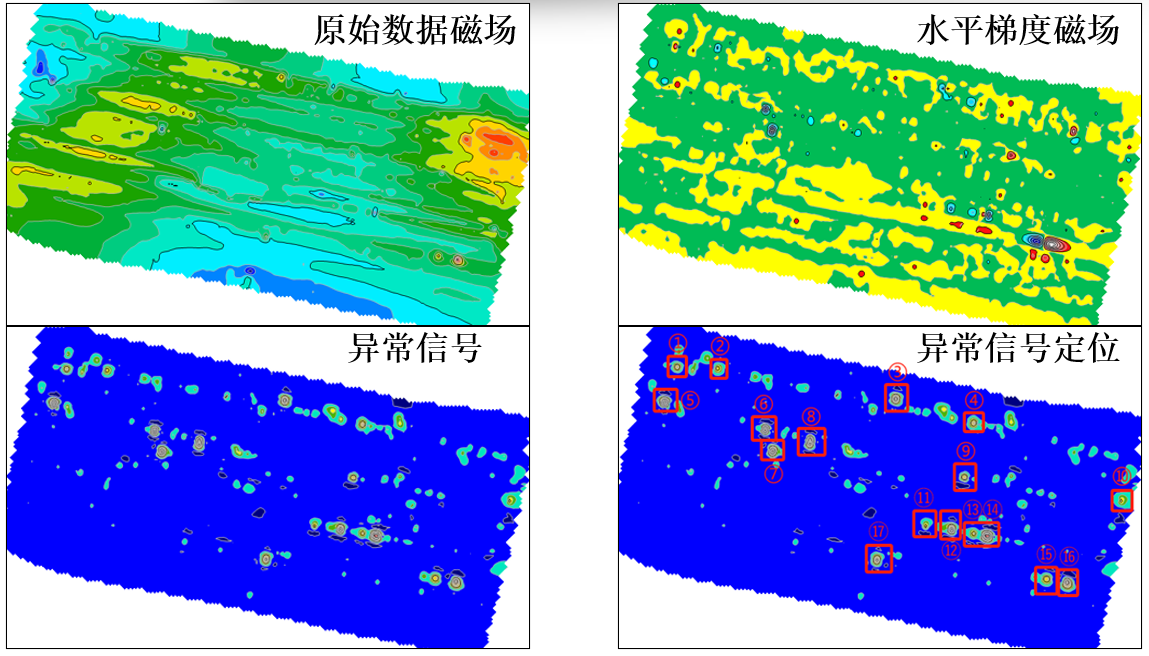

3）水平磁场异常点定位

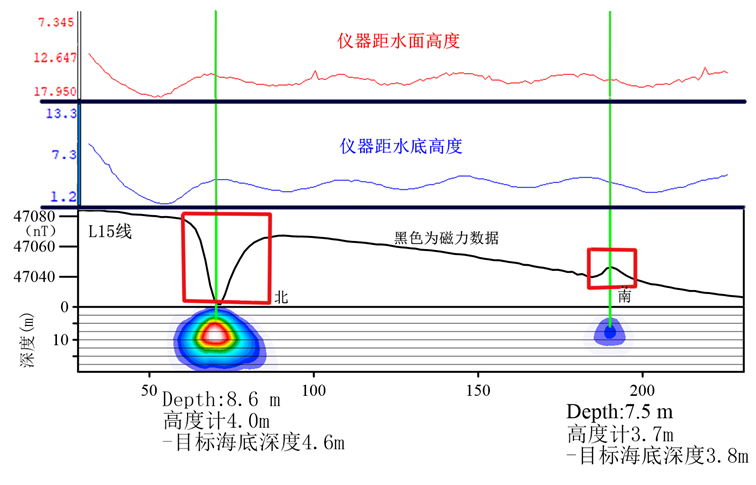

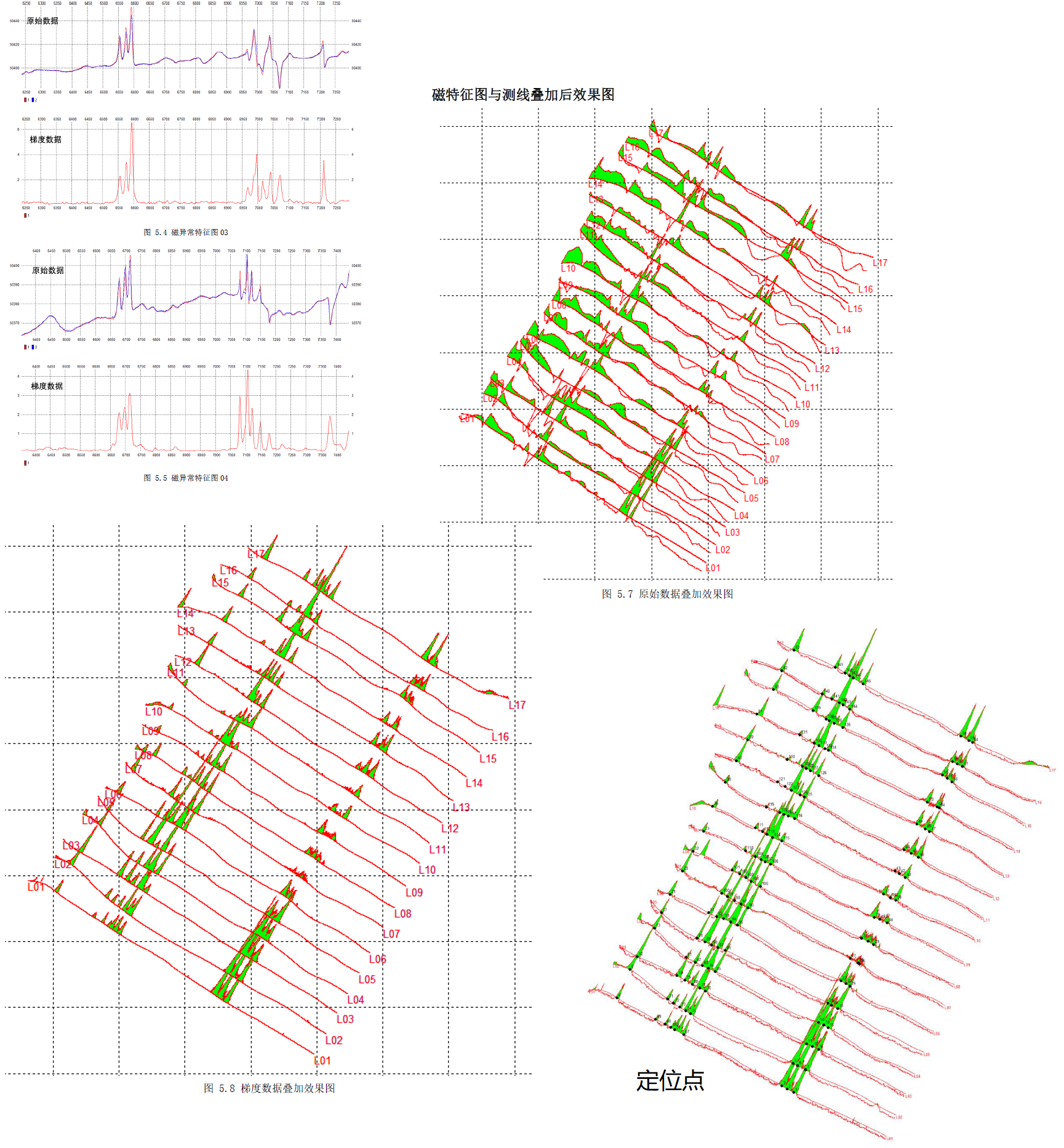

4）剖面异常点定位

最后，我们来看看磁力仪和磁力梯度仪的静态和动态数据。

1）广东肇庆地震台静态数据

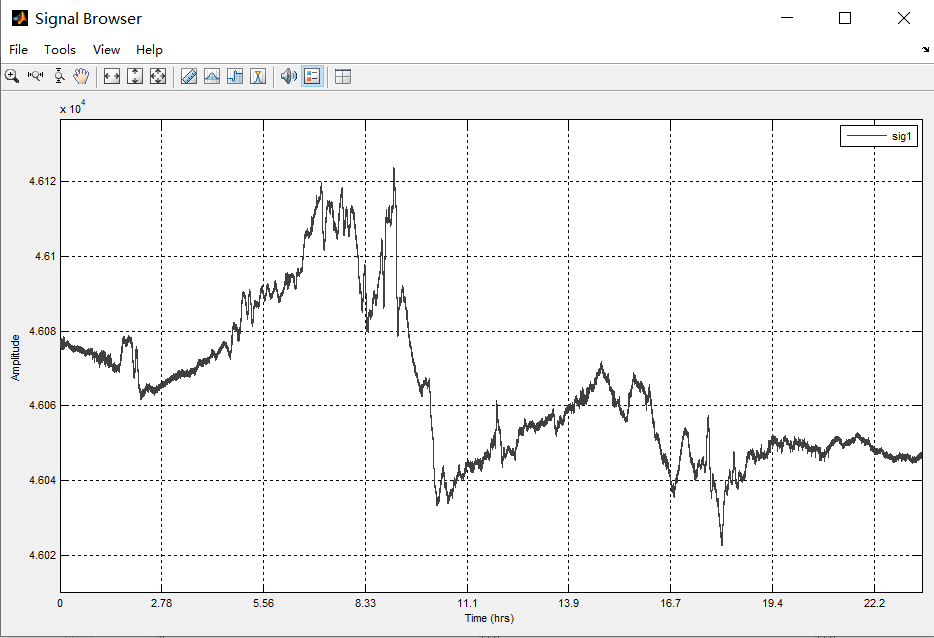

24小时磁力仪静态采样率10Hz，数据曲线见下图。

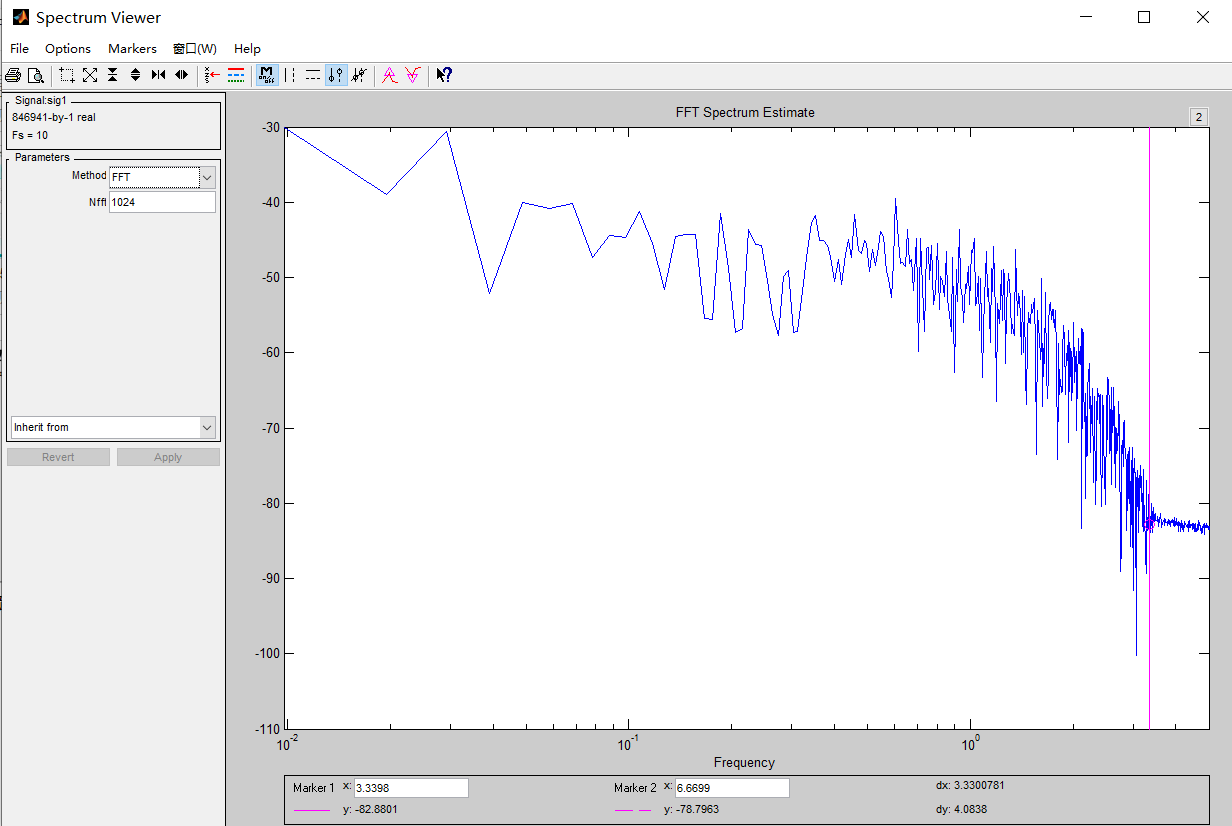

频率域曲线见下图。

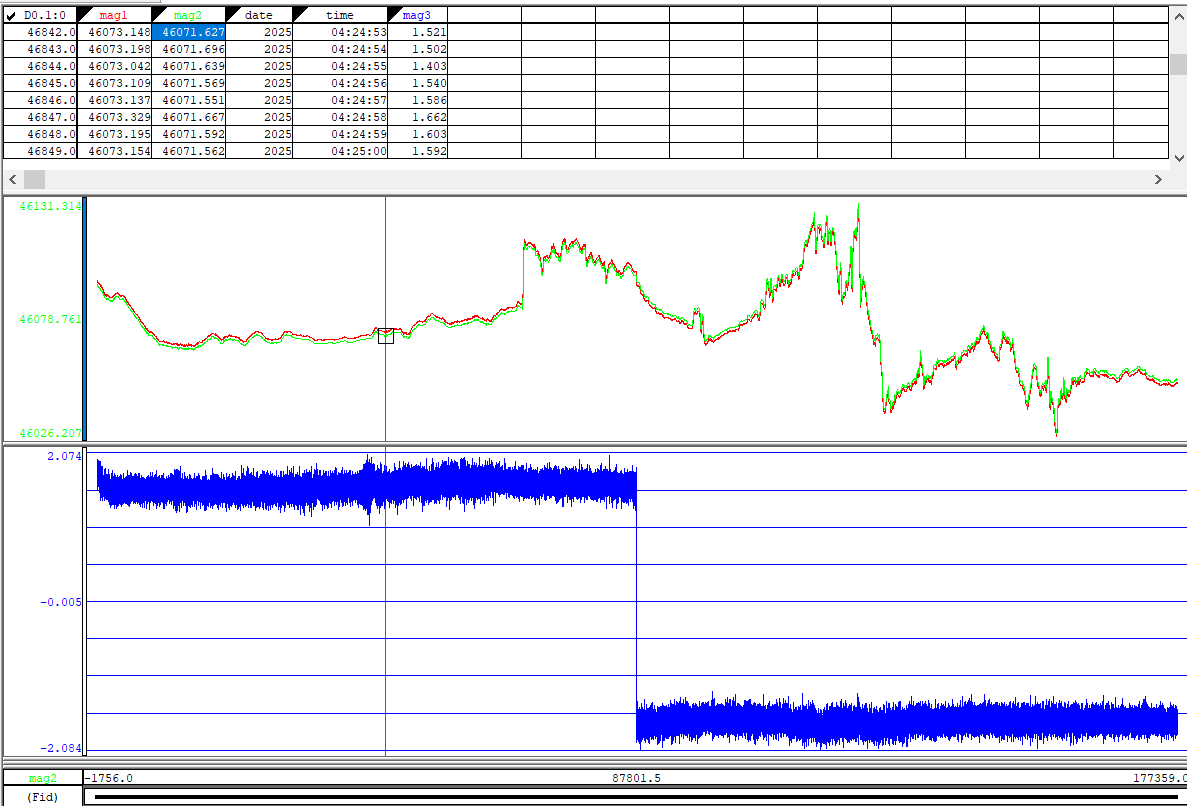

48小时磁力梯度仪静态数据，采集频率1HZ。两台磁力仪和梯度仪的曲线见下图，中途将磁力仪位置调换。

2）湛江动态数据，G882SX和MAG885采集数据位置不同，频率也不同，G882SX 5Hz，MAG885 10Hz

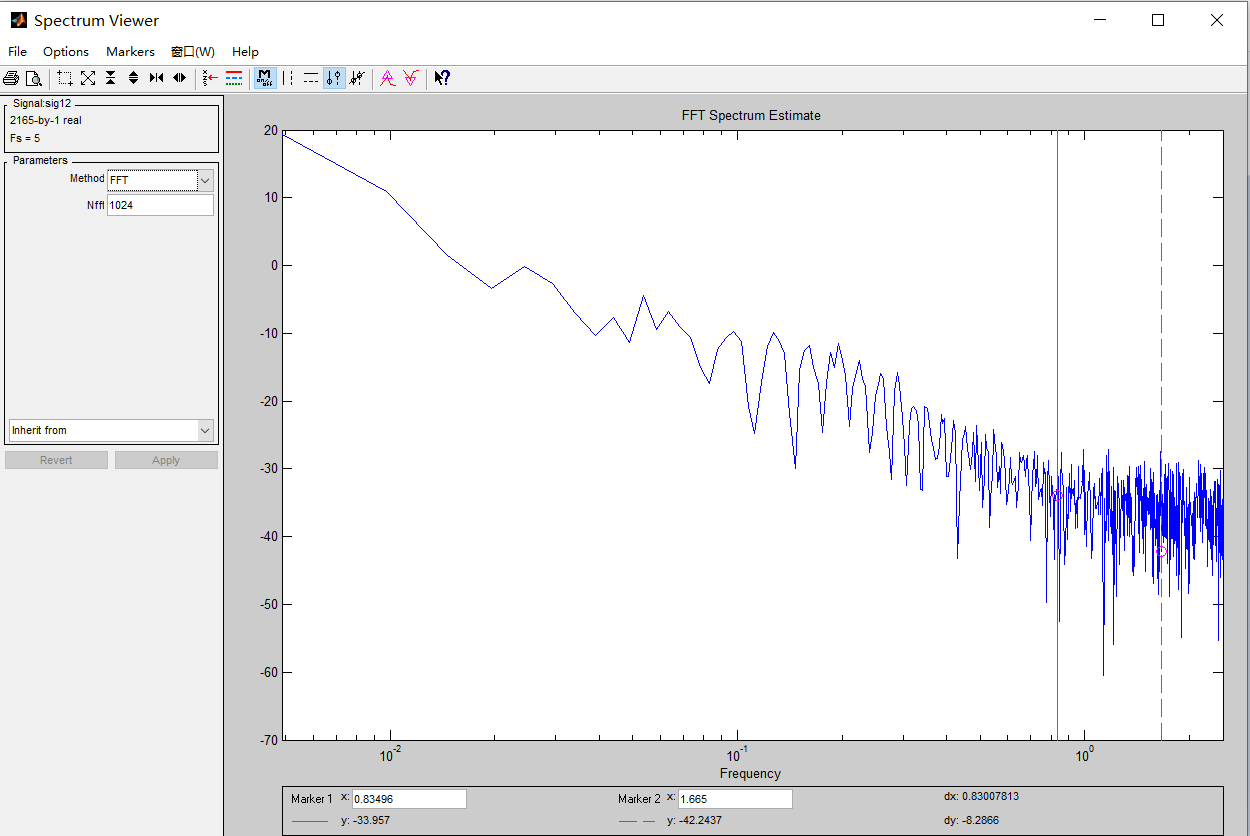

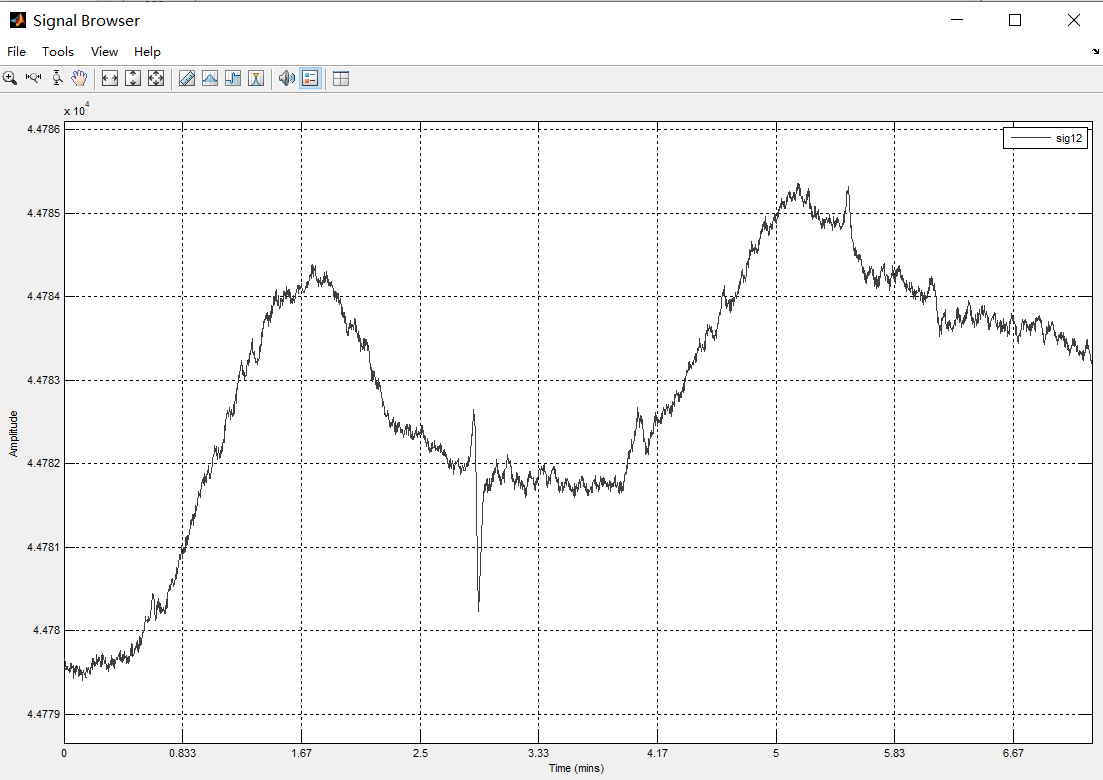

G882SX数据曲线和频率曲线如下：

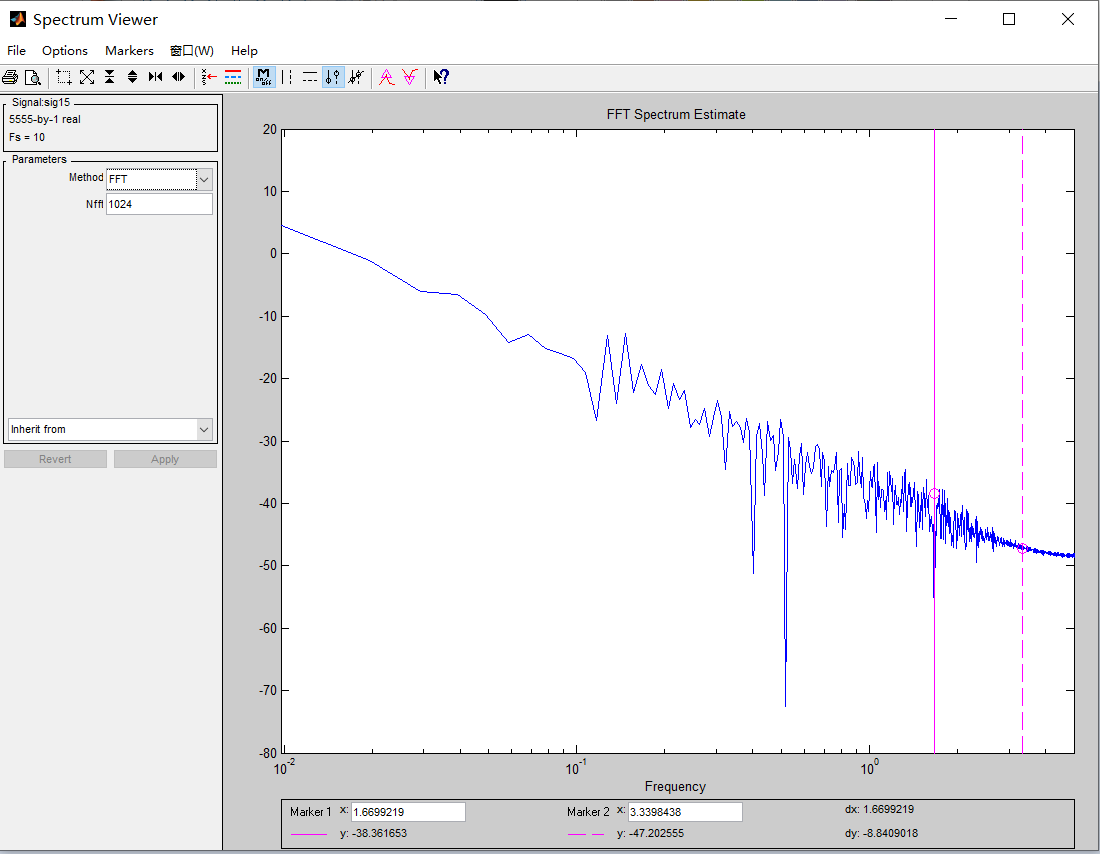

MAG885的数据曲线和频率曲线如下：
