磁力梯度仪找海底埋藏的废弃钢管桩

作者：xiaokcehui2025-11-26 0:47分类： gravity&mag 标签: 磁力梯度仪

国产磁力仪厂商上海央祥的迟工最近给博主发了一个他们用磁力梯度仪找海底埋藏废弃钢管桩的实例材料。测区水深约5m，埋藏的钢管桩长约12m，直径约0.3m。下图是他们的磁力仪梯度仪。

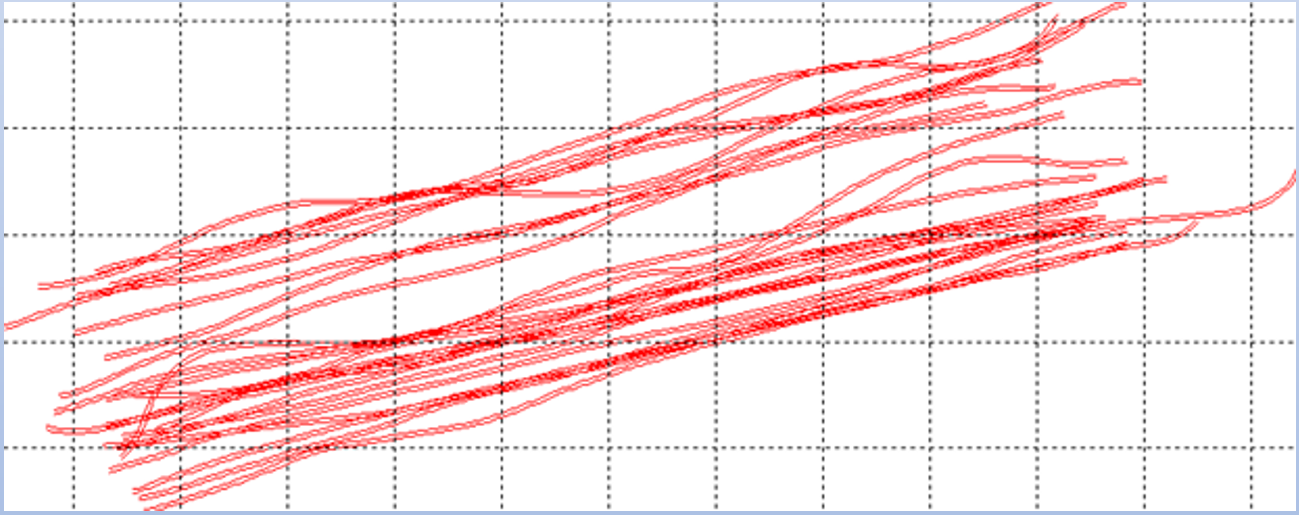

测量航迹如下图。

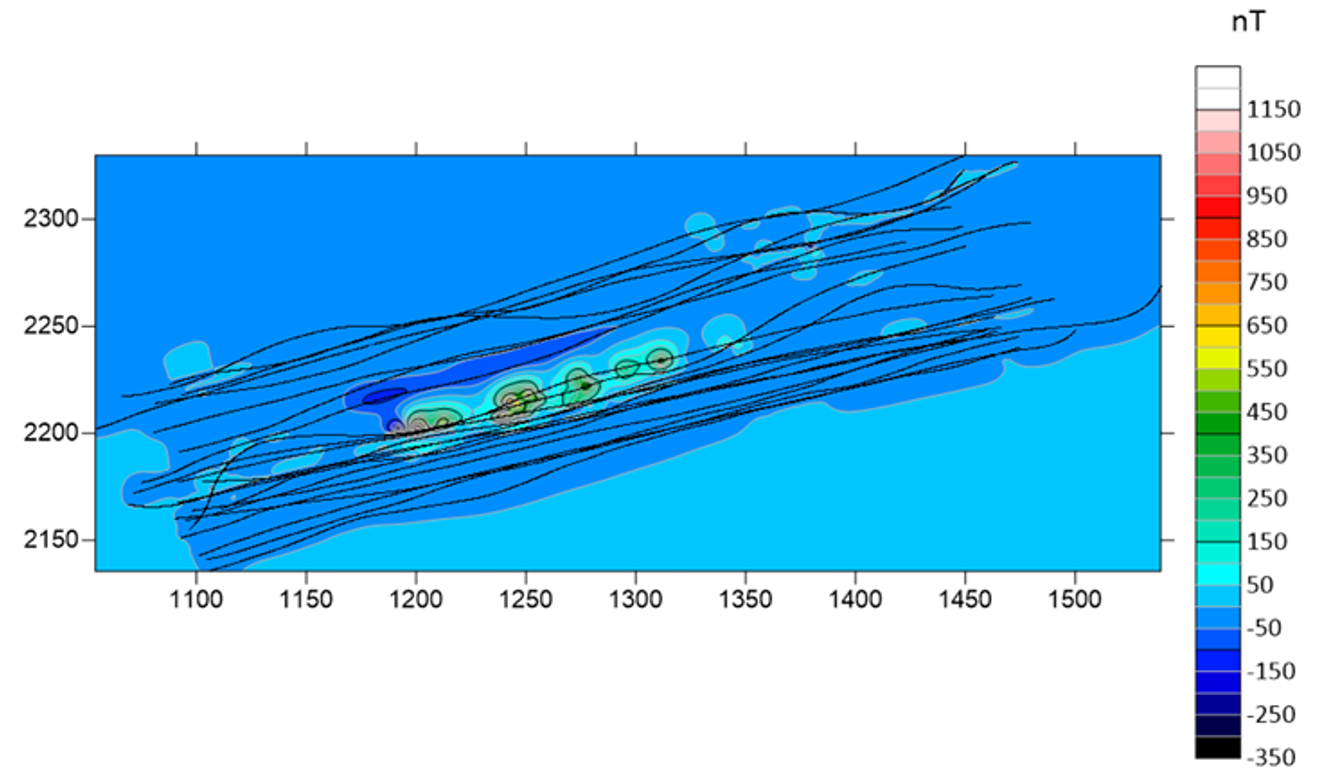

磁力梯度仪测量结果磁力异常平面分布图如下图。

使用高精度磁异常三维反演软件进行梯度数据3D反演，俯视图如下。

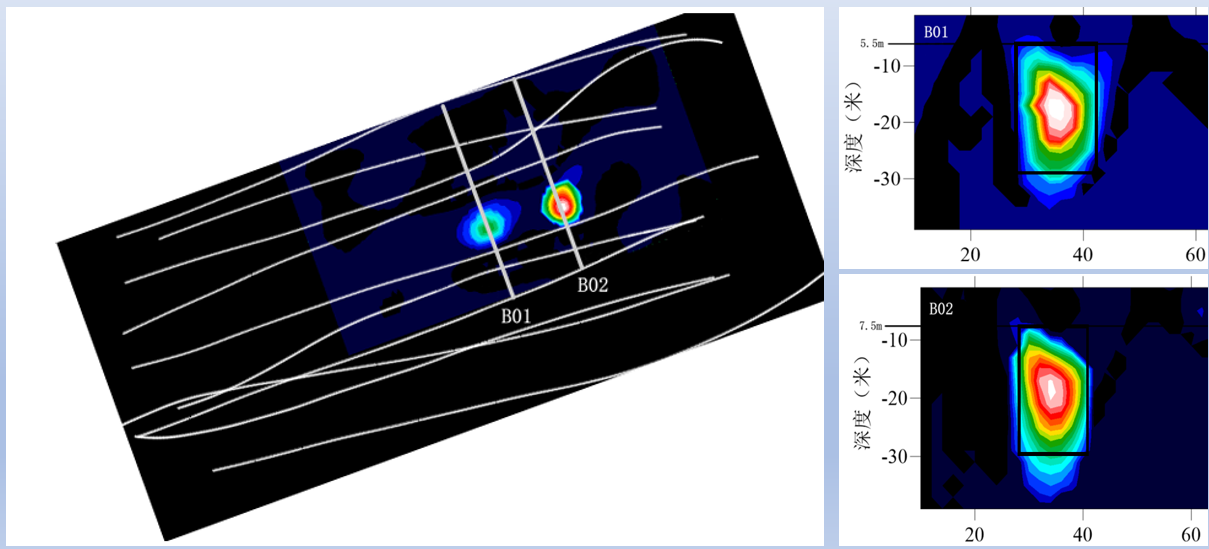

俯视图和剖面切片图如下。

钢管桩的切片图如下。

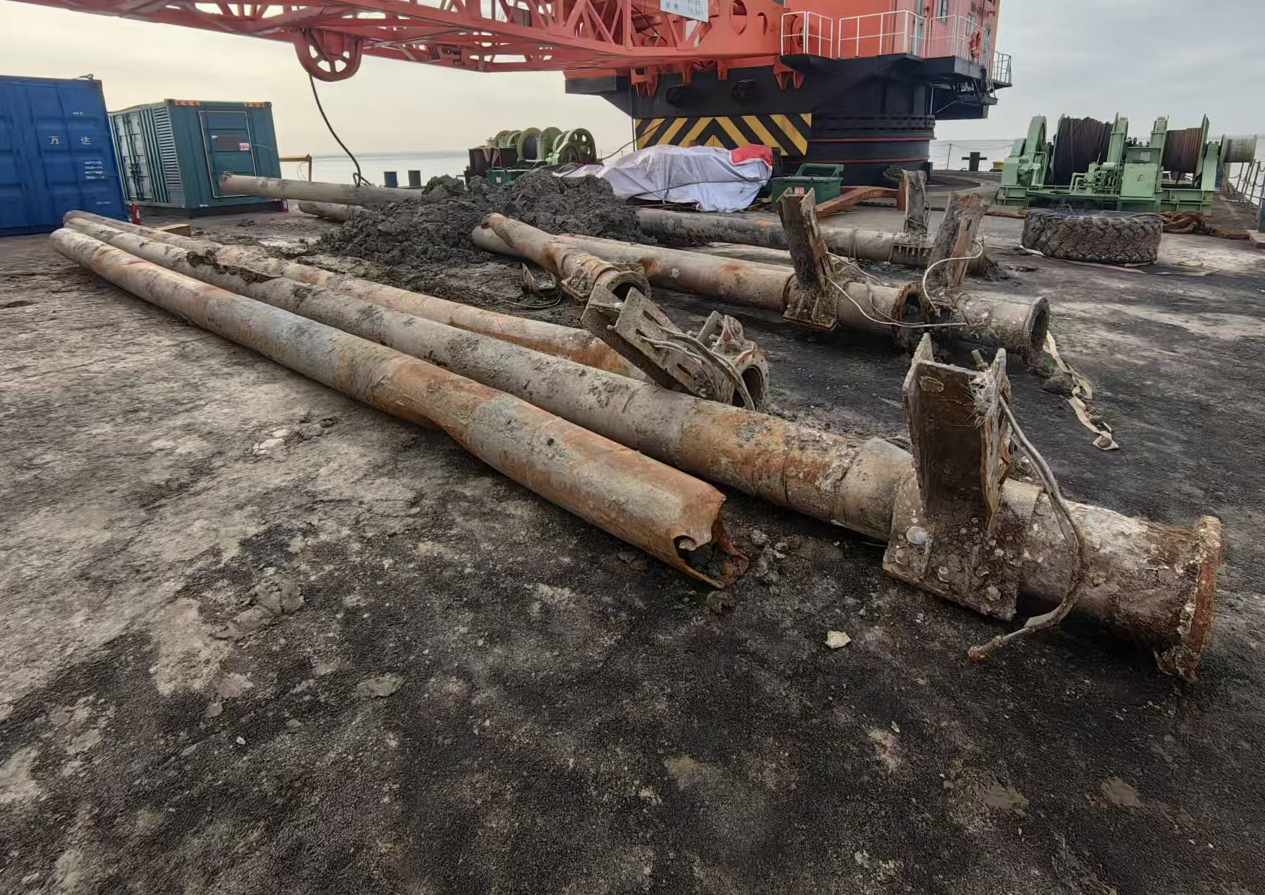

最后拔出来的钢管桩如下图。
