面朝大海,春暖花开

作者:xiaokcehui2019-2-21 16:41分类: GIS 标签: 海底图

本文采用的博客的两篇文章

ArcGIS制图技巧系列(2)地形渲染

https://blog.csdn.net/liyuanxiang1984/article/details/52788417

GIS制图人员的自我修养(2)--制图意识

https://blog.csdn.net/liyuanxiang1984/article/details/53058282

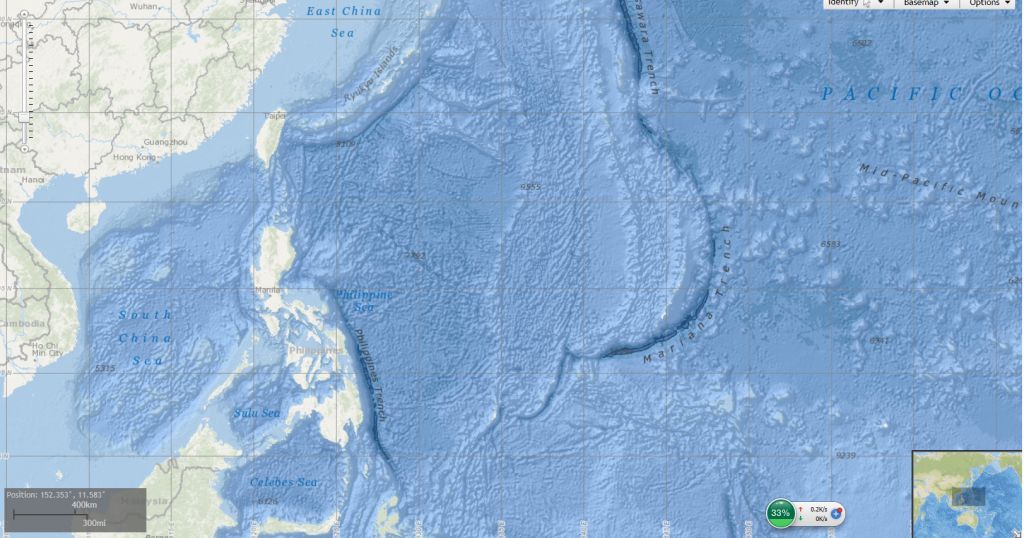

中的办法,生成的效果确实让人惊叹,使我马上想到了NGDC的海底地形效果图是怎么出来的,下图是NGDC的海底数据底图,可以在其上进行范围编辑,然后提取水深数据。

点击查看原图

好看的海底图必须:

1)必须能看到地形起伏。2)用好的色彩着色。

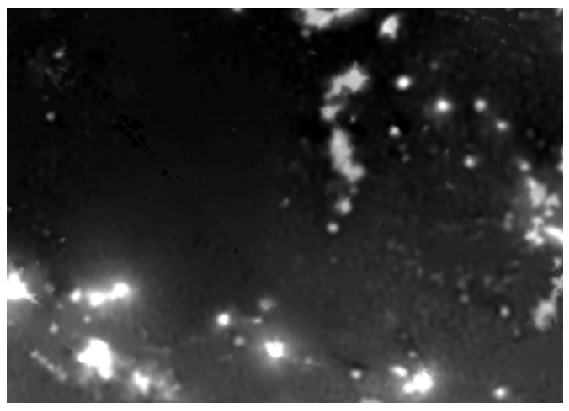

1、下载了原始数据是这样的:

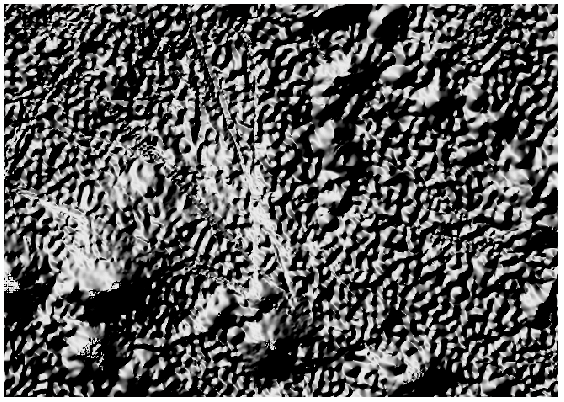

2、Spatial Analyst Tools/Surface/Hillshade,生成晕渲地貌图

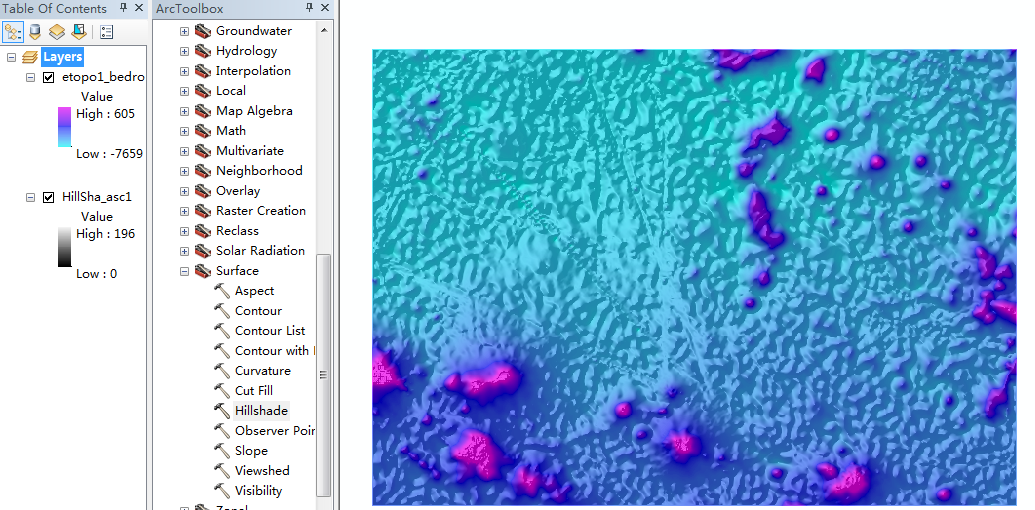

3、将原始图放在晕渲地貌图之上,然后给原始图配色,并设置透明度30%,效果如下

点击查看原图

相当的赞吧,非常感谢的分享。

温馨提示如有转载或引用以上内容之必要,敬请将本文链接作为出处标注,谢谢合作!

已有 4/355 人参与

评论:

青岛LadyMary 2019-04-11 21:25
请问博主,ArcGIS怎么生成比例尺呢?数据没有坐标属性信息
xiaokcehui 2019-04-12 17:17
@青岛LadyMary:首先配准,配上地理坐标,然后在布局中直接生成比例尺。
陕西seo 2019-03-09 16:00
请教博主一个问题,ARCGIS中点位数据怎么导出到EXCEL?谢谢哈
xiaokcehui 2019-03-10 01:54
@陕西seo:参考http://www.xiaokcehui.com/?post=194,在属性表里增加坐标属性,然后到处属性表
