        单位的EdgeTech3200XS浅地层剖面仪是单位十年前买的,已经有5年未用了,且有故障,两年前,被东营的万能修陈先生给修好了,一直在仓库闲置。如果对浅地层探测深度有要求,我们还是喜欢使用GeoSpark电火花,因为它的拖体轻。可惜的是GeoSpark去年在压力之下崩溃了,本次外业只能带着EdgeTech3200XS出来了。以前没有独立用过这个设备,想着如果有问题,现场解决吧。

       EdgeTech3200X的组成部分如下:

巨大的512拖鱼:

       点击查看原图

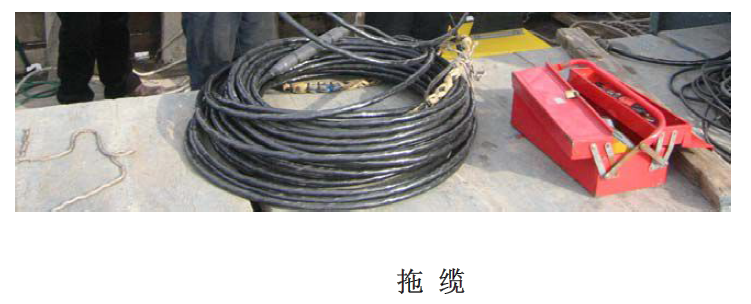

甲板单元和拖缆:


点击查看原图

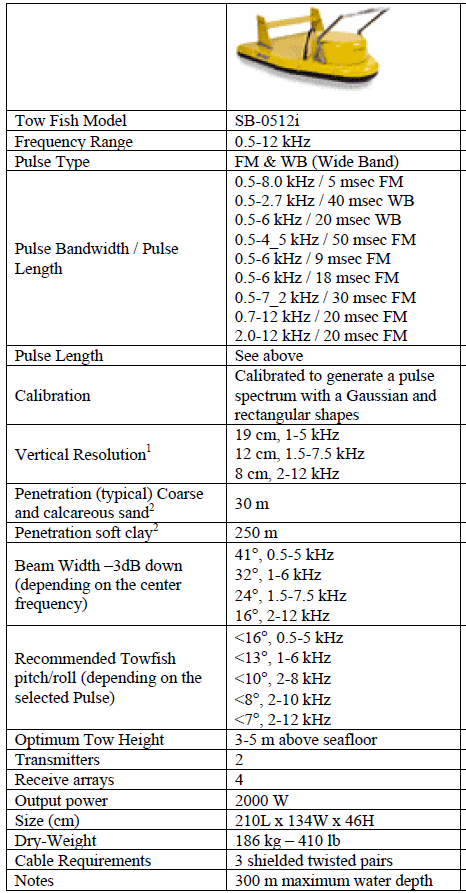

它技术参数如下:


一般我们关心就是2个参数:

最大穿透:250m

地层分辨率:10cm左右

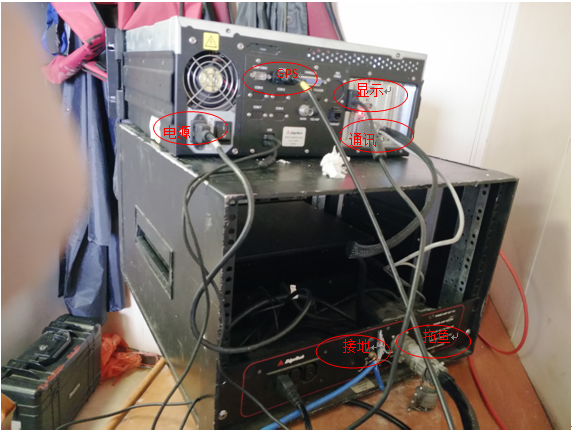

        乘着避风期间,赶紧尝试了一下,线缆连接非常简单,看看甲板单元后面板的连接线,也不复杂。

点击查看原图

不出所料,肯定不顺利,界面一直是这样的:

点击查看原图

状态栏里德GPS和NET的红色底,不停地提示你状态不正常。很明显,GPS和拖鱼连接通讯都不畅。

1、先看GPS
      从MOXA出来的GPS COM线有2根,1根通向Klein4000,1根通向EdgeTech,波特率都是4800,但是EdgeTech接收不到信号,要么com口坏了,要么是线的直连和交叉的问题;换了COM口,仍然如此,可见不是COM口的问题,将线换成交叉就可以了,也就是说,连接到Klein4000要直连线,而EdgeTech需要交叉线。如果成功了,就会是这样的:

点击查看原图

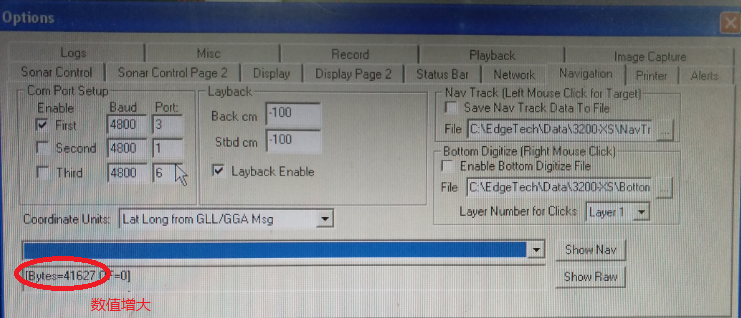

接收到的字节数是逐渐增大的,而且主界面下的状态栏的GPS的红色背景消失。

2、拖鱼连接

      与拖鱼的连接一直不好,遂不理它了,到了晚上,突然发现与拖鱼的连接好了,主界面下的状态栏的Net的红色底消失了,诡异非常,但是点击发射没有反应,也没有地层图像,可以看出是假连接,重启主机以后,就又不正常了。

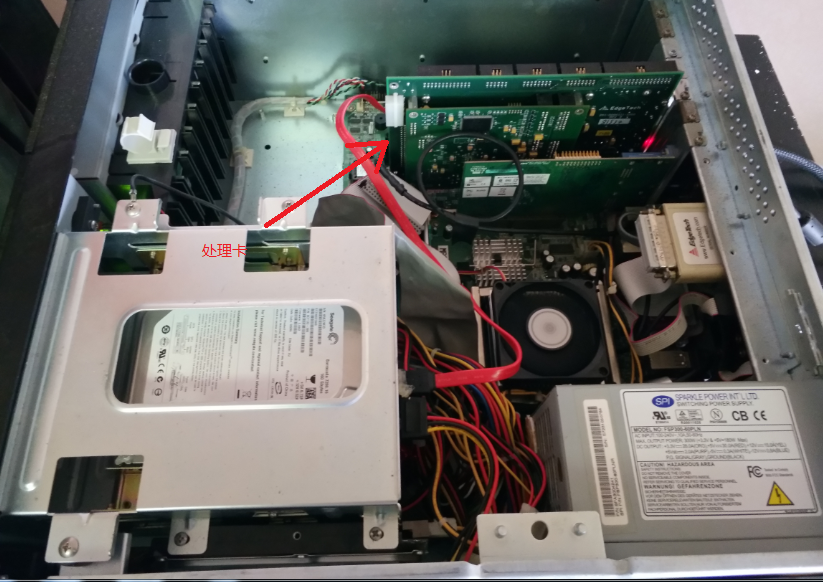

      第二天,跟陈工打电话沟通,他拼命回想这个设备维修情况,最后想起来,告诉我,将甲板单元里电脑主机里的处理卡重新插拔一下,且将板卡的金手指擦一下。我马上照着做了,再次开机就好了。

点击查看原图

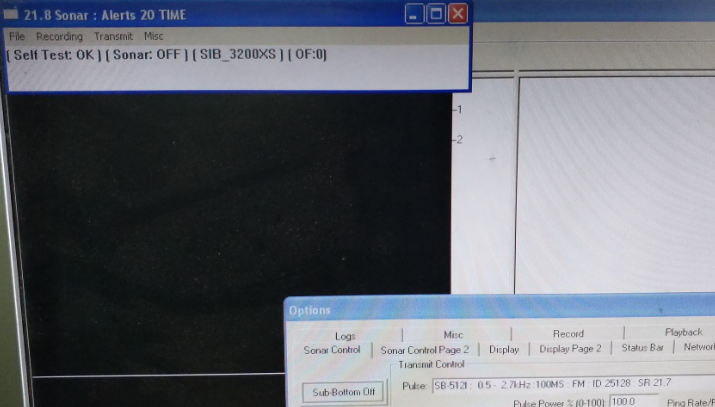

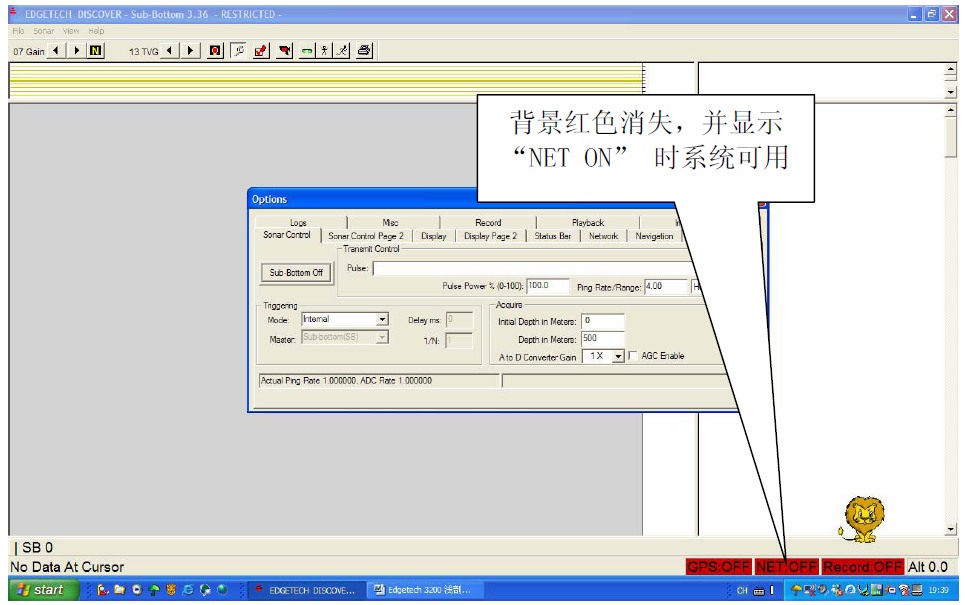

    首先是,自检OK,状态栏里德GPS和NET的红色底消失了。

    点击查看原图

     然后,声纳数据接收正常,接收的数值在增大。

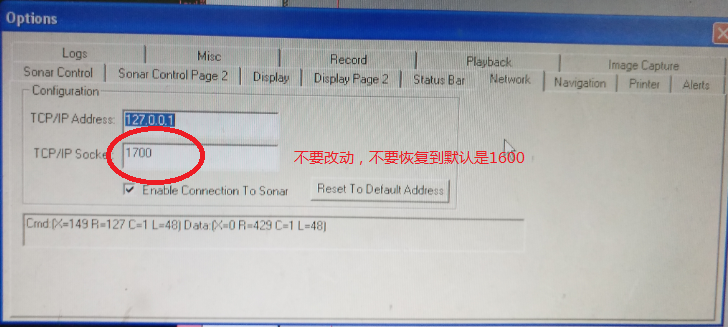

这里面要说一下,开始打开上面的面板时,是1700,如果点击Reset to Default Address,1700变成1600,就又连接不上了。

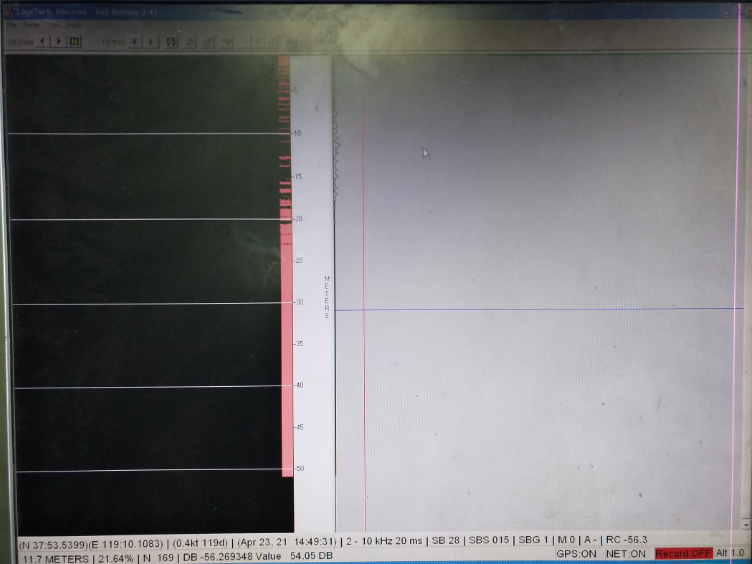

最后,激动人心的图像出来了。

点击查看原图

最最后,说二个问题:

(1)由于浅地层的能量强,在发射前最好将拖鱼放在水里

(2)由于操作系统是XP,会出现重启以后,GPS COM口不能用的情况,可以换一个COM口接收
