投弃式海洋仪器设备是一种一次性使用,可在搭载平台(船、飞机、潜艇等)航行状态下进行海洋环境参数剖面测量的仪器设备,它具有实时、快速、大面积和低成本的特点,广泛应用于海洋调查、科学研究及军事海洋领域。

点击查看原图

   上图 中,XBT 为船载投弃式温深仪,XCTD 为船载投弃式温盐深仪,XSV 为船载投弃式声速仪,XCP 为船载投弃式海流计;名称以A 开头的为机载系列,以SS 开头的为潜艇载系列。(摘自《投弃式海洋仪器设备发展现状_石新刚》)

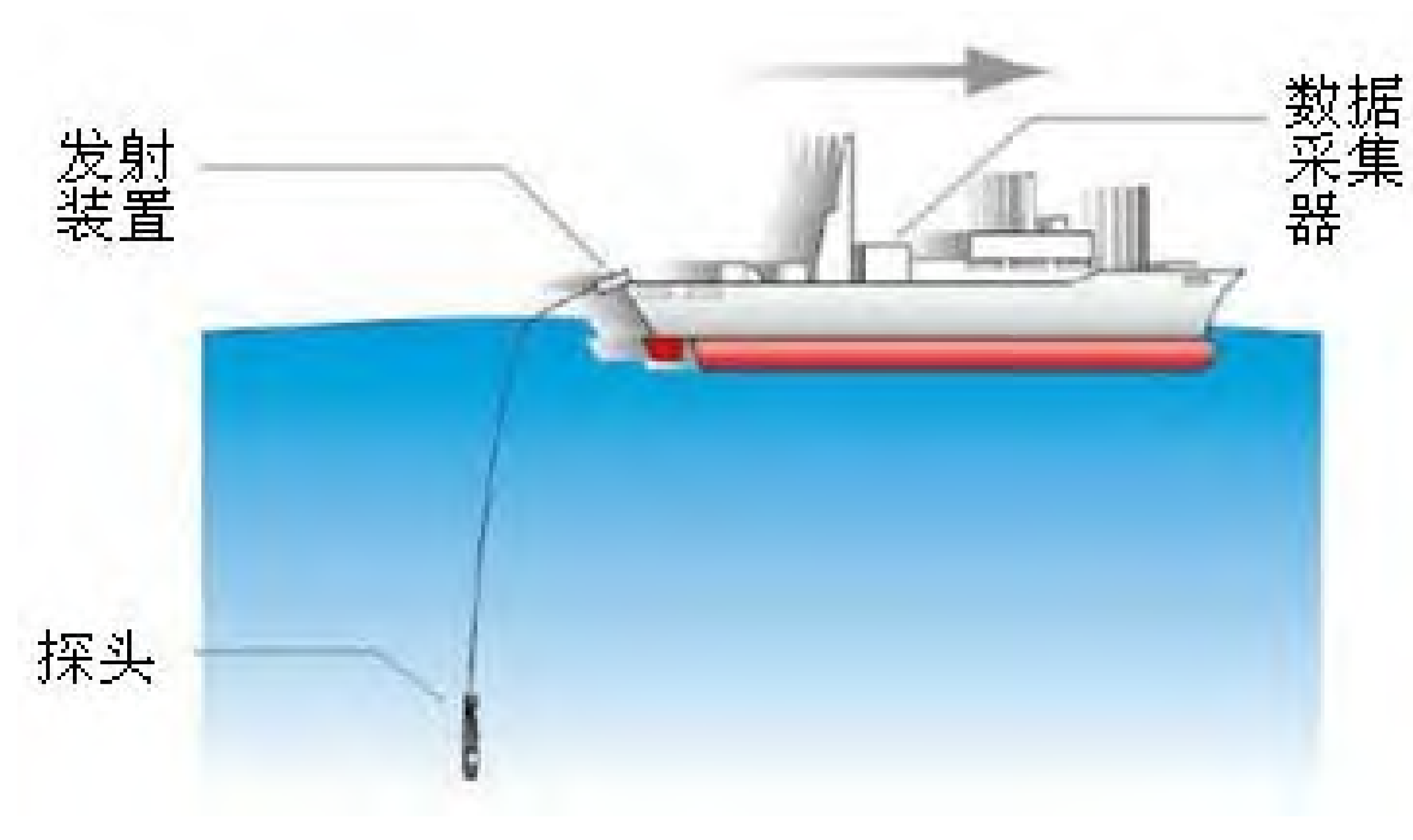

     船载投弃式包括船载投弃式温深仪、温盐深仪、声速仪和海流计。前三者系统工作原理相同,均由发射装置、探头、数据传输漆包线(探头与发射装置之间)和数据采集器组成。探头由船载发射装置发射入水,实时进行海水温度与电导率信号采集,数据信号通过数据传输漆包线(铜线)传输到数据采集器。

点击查看原图

      20 世纪30 年代,国外开始船载投弃式海洋仪器设备研制,最早研发成功XBT,接着相继研发成功XCTD、XSV 和XCP。在此基础上,发展形成了谱系化的船载、机载和潜艇载系列设备。投弃式海洋仪器设备研制生产公司主要有两家,分别是美国洛克希德马丁斯皮坎公司( Lockheed Martin Sippican)和日本鹤见精机有限公司(TSK)。两家公司在投弃式海洋仪器设备的研制领域一直处于世界先进水平,其产品基本垄断了全球市场,核心技术对外封锁。

    国内投弃式海洋仪器设备研究始于上世纪80年代,经过多年的努力,基本掌握了XBT 的设计技术和制造工艺,国家海洋技术中心、中科院声学所东海站、西安天和防务公司等单位已经实现XBT产业化生产。同时,国家海洋技术中心、山东省科学院海洋仪器仪表研究所等多家单位已经展开XCP、机载、潜艇载系列设备研究,但是由于浮筒动态数传技术、绕线工艺、信号处理技术等关键技术尚未突破,研究进展缓慢。

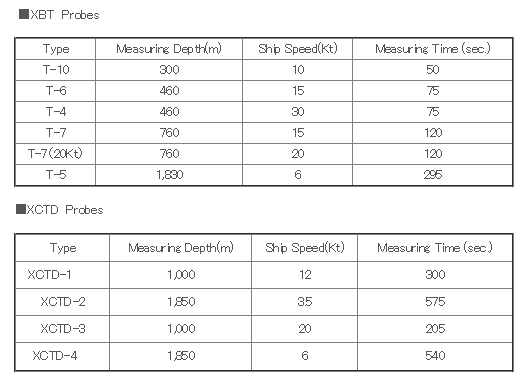

TSK网站关于XCTD的参数及介绍








我用过一段时间的XBT,作为临时声速数据进行补充,它只能测温度,盐度是直接输入的,奇怪的是(赤道附近)如果使用实测盐度,反而声速不好,反而是盐度35更接近用SVP测量的综合声速,另外,XBT有一定比例是坏的,大概1/10左右。

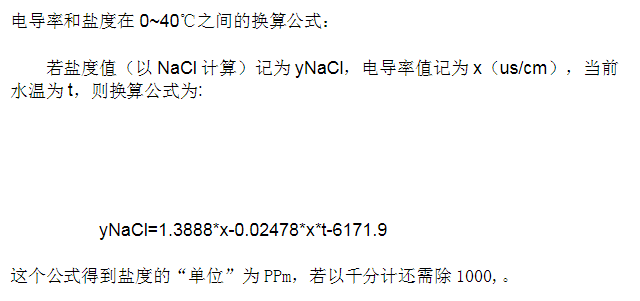

XCTD加了一个电导率,可以换算出盐度,这样计算的声速应该比较靠谱,下次出大洋,做一下比对。

 点击查看原图

  TSK的采集软件我已经上传至CSDN的资源库,需要的可以去下。



温馨提示如有转载或引用以上内容之必要,敬请将本文链接作为出处标注,谢谢合作!

已有 6/1403 人参与

评论:

noirbasara 2019-11-15 12:22
国内光纤xbt产品已投入市场应用
ggs,ddu 2018-12-11 14:50
现在我们公司也有XBT和XCTD,现在国内的XBT技术已经很成熟,我们已经研发出无线版的WXBT和WXCTD,不再是被国外垄断。
xiaokcehui 2018-12-12 09:26
@ggs,ddu:你们是什么公司?
ggs,ddu 2018-12-27 11:04
@xiaokcehui:北京星天海洋
xiaokcehui 2018-12-30 09:42
@ggs,ddu:参观了一下你们的网站,不知抛弃式声速仪效果如何
ggs,ddu 2019-01-02 16:39
@xiaokcehui:是抛弃式温深仪。。我微信18222502605,私聊?
