     最近单位突然要使用GeoSpark电火花,至少有4年没有用过了。我一直没有独立操作过,只是看同事操作过,碰巧的是会使用这个设备的同事去大洋了,悲剧的是他们把所有的采集狗都拿走了,留下一个巨大的坑让我来填。

     1、首先看看geospark的组成,分两个部分,室外组成部分如下:


室内部分:mintraceII和采集狗

点击查看原图

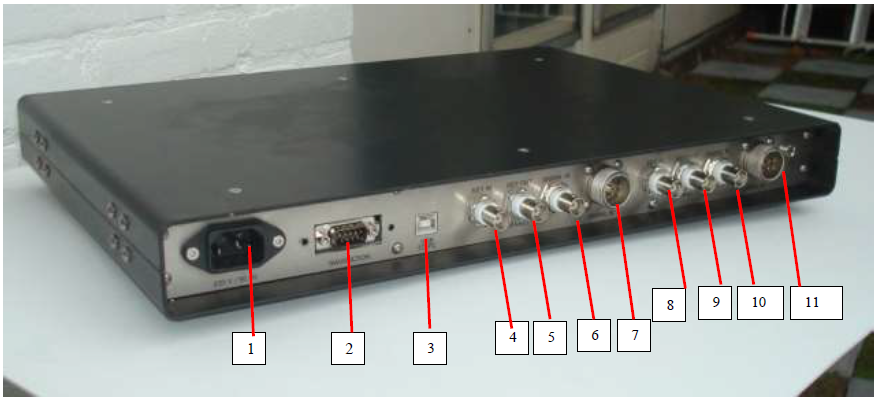

图中(2)接GPS,(3)接电脑,(6)BNC接口,接收导入第三方信号缆的信号(7)迷你采集缆“Geo-Sense”。

从上图中可以看出,geospark的室内接收单元可以接收第三方设备的信号,那么它也可以被其它厂商的设备采集。

采集狗有三种:

(1)GeoSuite 采集软件狗 (橙色)
(2)GeoSuite AllWorks 后处理软件狗 (蓝色)
(3)采集及后处理集成软件狗 (橙色- 蓝色)
没有软件狗, 软件只运行演示模式,屏幕上将同时显示我公司的徽标“GEO”

2、接线

   用电火花主要是注意安全,电压太高了(5600V),别出危险;

(1)千万不能:在没有连接放电震源,并且震源没有布放下水时,启动/运行该电源箱。
(2)任何时候,当放电震源拖体没有下放入水,必须确保脉冲电源是关机的,并且其主供电源电路是断开的。
(3)一定注意电缆的极性要接对,接线盒里面电缆拧紧

(4)三根接地线,

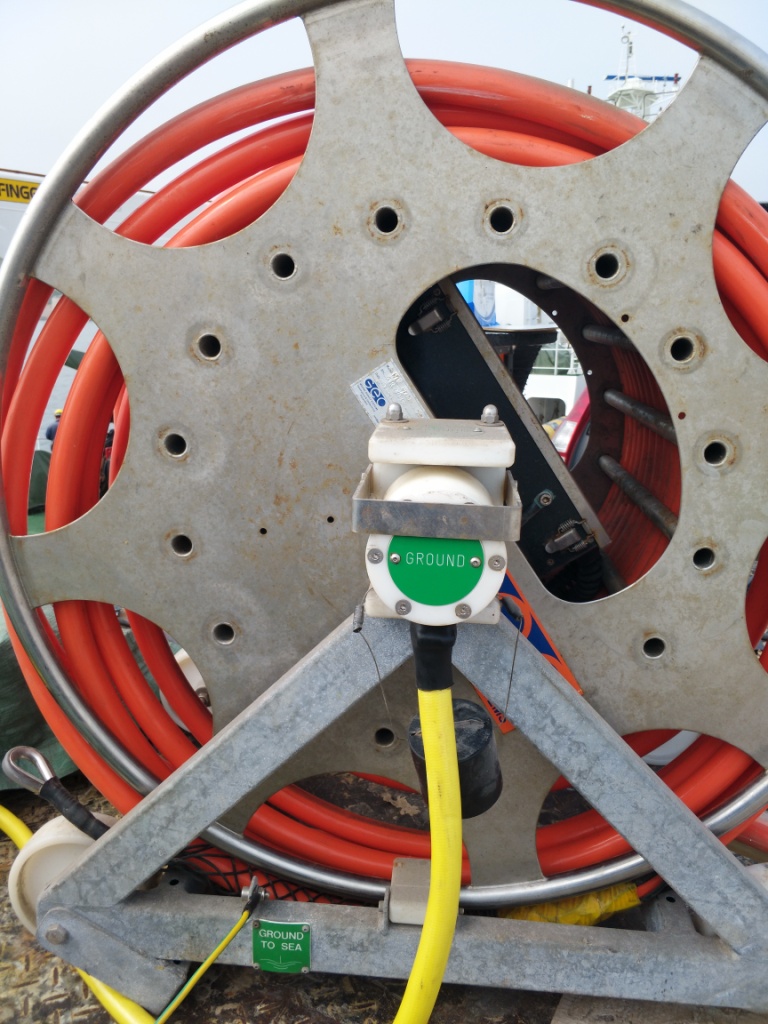

拖缆接地

点击查看原图

点击查看原图

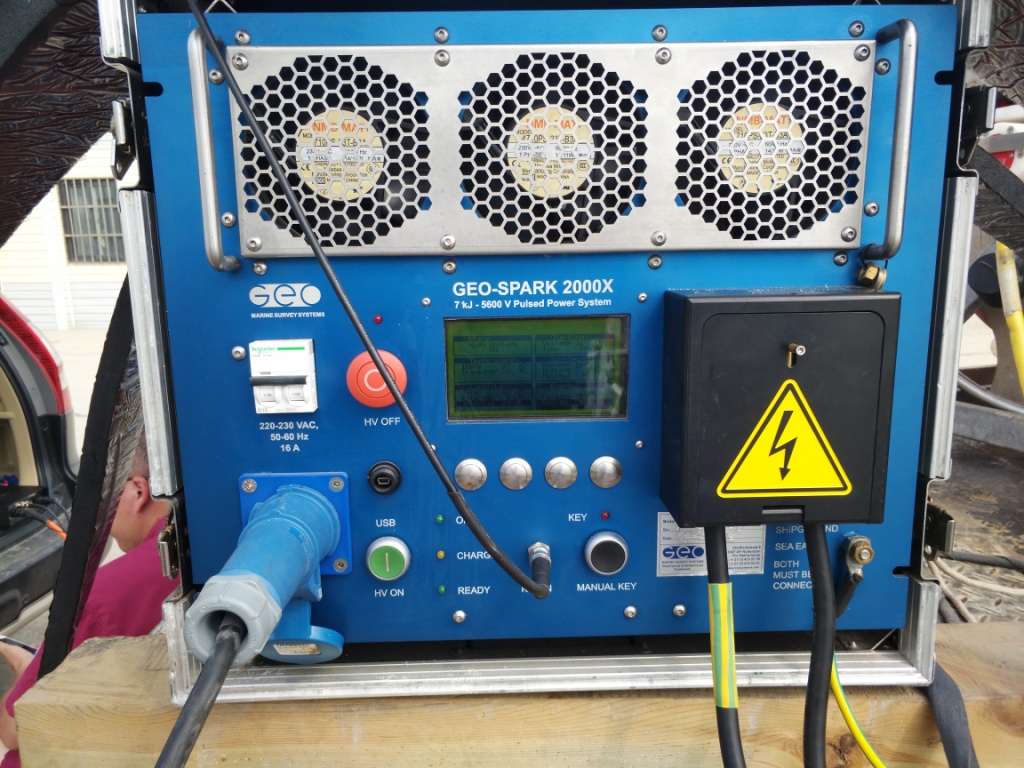

电源箱接地

点击查看原图点击查看原图

采集器miniTraceII接地

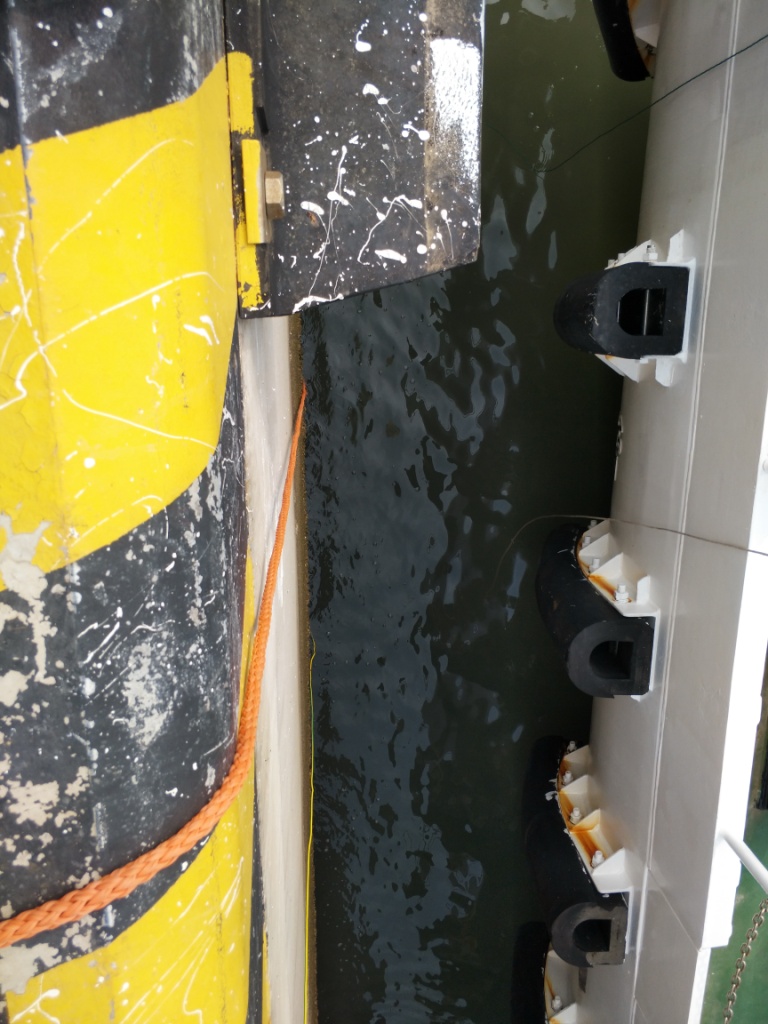

(5)震源和水听器下水

点击查看原图

3、电源箱开机

(1)、反复确认第2步的相关步骤(3)、(4)、(5)

(2)如果所有条件都确定无误,屏显状态将显示‘待机’,表明机器已经准备好可以开启高压充电了。


       这时的状态(State)显示也表明:高压现在是开启状态

注意:当显示屏中电容栏下的 – 和 + 指示信号消失,表明:高压是开启的状态,内置电容量是不
可能改变的;尽管改变电压是可能的也是允许的。

(3)停止高压生成,只需按下红色‘高压Off’ 按钮。如果在机器运行当中发生任何错误传导,机器将
自动停止运行。在任何时候,机器会生成最后一次激发,从而释放掉电容里残存的能量。屏显上将
显示机器已经停止运行了,以通知用户机器停止运行的原因,如下图:


按压屏幕右下角的‘继续’标签,会重新返回到正常的运行显示屏面。

(4)接线、拆线是一定先人工强制放电;先按红色的按钮,关闭高压,然后再按住按钮(manual Key),保持一会儿(强制放电)

 4、如果采集狗在,那么照着以上步骤,肯定没有问题,可惜没有狗,后来借来了DELPH的采集狗和采集器,还包括GeoSpark的信号缆的转接盒

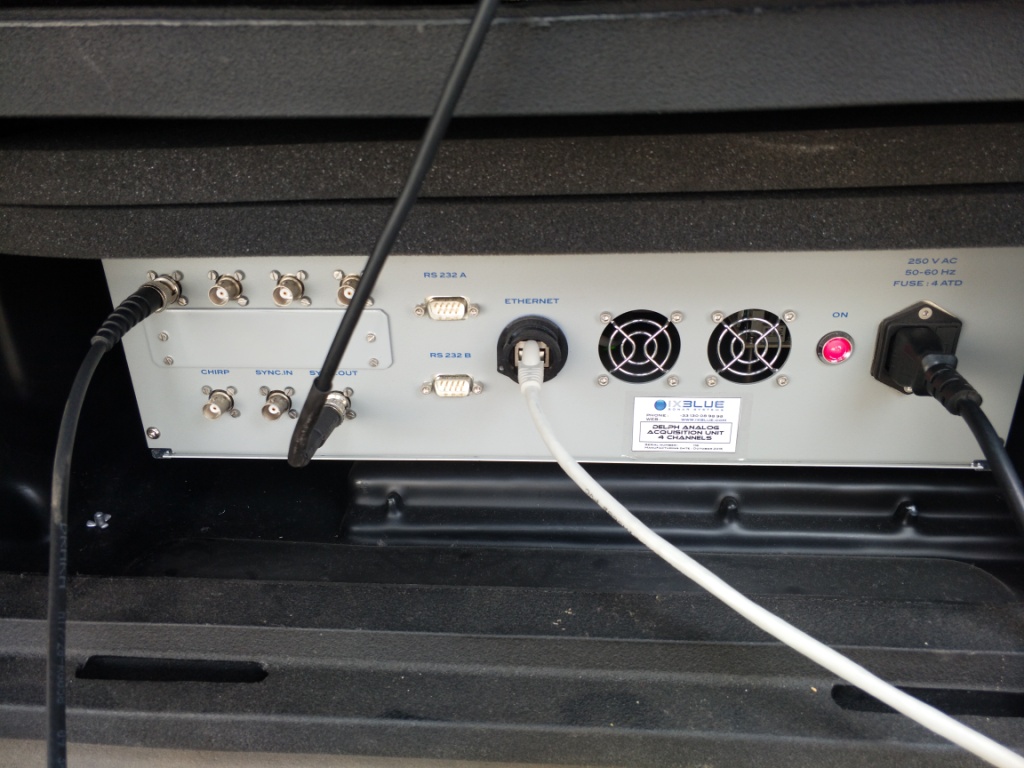

DELPH的采集器,连接电脑、电源箱和Geo的信号缆转换器

点击查看原图

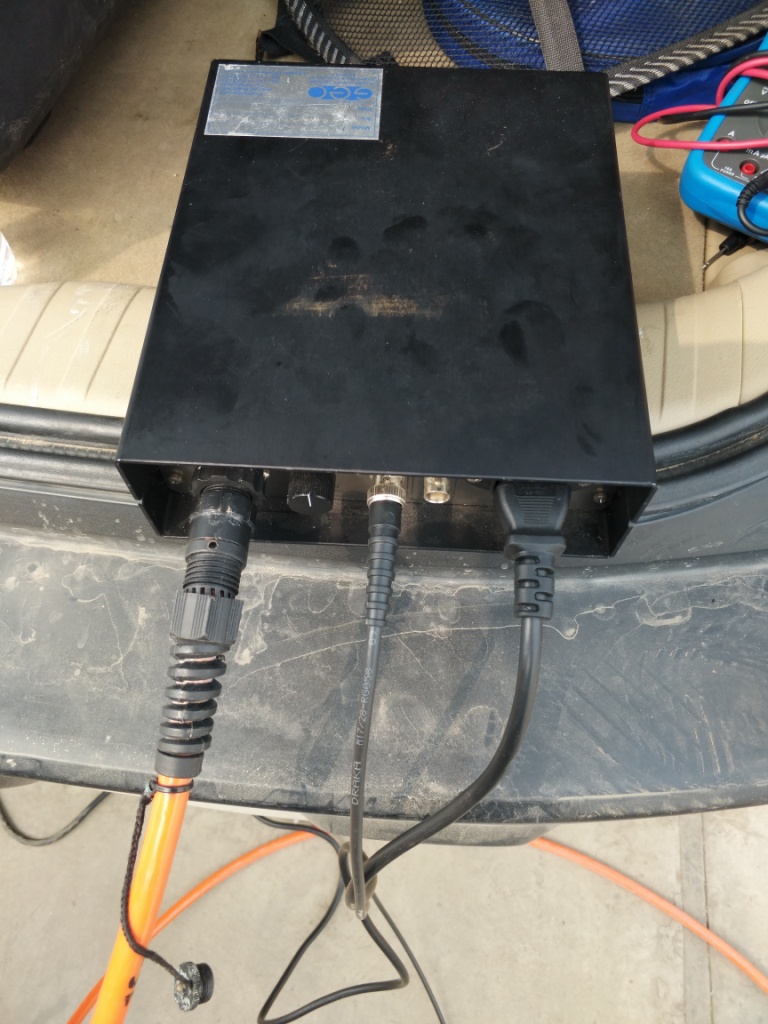

Geo信号缆转换器

点击查看原图

    让设备厂商的技术人员确认了,就是这么连接,接线来说比较简单。但是一直无法用DELPH的采集软件采集采集,无法主动触发,听不见规律的鸟叫,尝试了很多办法,比如万能大法--重启。最后仍然是借Geo的采集狗,一插上采集狗,马上就触发了,且听见美妙的鸟叫声。当时出现了地层信息,显示test模式,我没有在意,以为是没有接导航的缘故。

     结果同事拉到遥远的工区以后,告诉我接上导航,仍然是test模式,有地层信息,但是不能记录。我立马想到可能是软件版本的问题,因为我们的软件升级至2016年版,而我们借的是狗对应的软件应该没有升级,可惜的是提供狗的单位没有软件备份,我让厂商代理给我发了一个相近版本的,仍然不行,我直接就有点不知所措了。随后,我想到了万能大法—重启,结果可以了,真是既高兴又无语。后来,专业干电火花的同事说软件狗是永久的,但不知道为什么狗不能应用于新软件。出了问题,都自己解决,找老外黄花菜都凉了,所以要加快国产替代啊。
