1EM122开机问题,经过最近两个航次的使用,发现EM122 TRU的电源HV必须启动两次才能正常。

2EM122采用船底刚朵拉方式安装,因此航行一段时间后会挂上很多绳子,渔网等等,由于声学设备特别是EM122都位于刚朵拉底部,所以会造成多波束的噪声增多,水体图像上的表现为,浅层水体不干净,噪声很多。


通过自检,可以看出:

RX NOISE SPECTRUM

Board No:     1           2          3         4

10.0 kHz:     64.2       64.7       65.9       68.0   dB

10.2 kHz:     65.6       66.5       67.6       69.7   dB

10.3 kHz:     66.8       67.7       68.5       70.9   dB

10.4 kHz:     67.1       67.7       69.7       71.4   dB

10.6 kHz:     67.3       67.4       70.1       71.7   dB

10.7 kHz:     68.4       67.3       70.4       70.8   dB

10.9 kHz:     69.2       67.1       69.8       71.7   dB

11.0 kHz:     69.1       67.4       70.6       72.5   dB

11.2 kHz:     69.9       67.6       70.6       72.3   dB

11.3 kHz:     69.7       67.8       70.3       72.0   dB

11.4 kHz:     69.4       67.1       71.9       72.3   dB

11.6 kHz:     69.2       66.5       71.4       71.4   dB

11.7 kHz:     69.4       65.1       72.2       71.6   dB

11.9 kHz:     70.2       66.6       72.4       72.3   dB

12.0 kHz:     69.9       65.6       71.6       73.2   dB

12.1 kHz:     70.0       65.2       71.1       72.2   dB

12.3 kHz:     69.6       65.8       70.4       72.0   dB

12.4 kHz:     69.8       64.6       70.8       72.0   dB

12.6 kHz:     69.3       64.4       70.8       72.3   dB

12.7 kHz:     68.0       65.2       70.2       71.9   dB

12.9 kHz:     67.2       65.8       70.1       71.3   dB

13.0 kHz:     66.1       66.3       69.0       71.1   dB

Maximum noise at Board 4 Frequency 12.0 kHz Level:  73.2 dB

噪声平均为71~72db

靠港请潜水员进行清理以后,造成水平降低,自检看出:

RX NOISE SPECTRUM

Board No:     1           2          3         4

10.0 kHz:     52.2       57.1       51.2       58.0   dB

10.2 kHz:     53.1       59.7       51.4       57.9   dB

10.3 kHz:     54.6       60.5       51.6       59.3   dB

10.4 kHz:     56.1       60.4       53.0       59.3   dB

10.6 kHz:     55.9       61.2       52.7       58.9   dB

10.7 kHz:     57.7       62.5       52.4       59.6   dB

10.9 kHz:     58.9       62.9       52.6       61.3   dB

11.0 kHz:     59.5       63.4       53.1       59.7   dB

11.2 kHz:     60.4       65.9       52.9       59.1   dB

11.3 kHz:     61.8       65.6       54.0       60.1   dB

11.4 kHz:     62.4       64.4       53.7       60.9   dB

11.6 kHz:     60.5       65.7       53.4       62.2   dB

11.7 kHz:     58.3       66.6       53.4       61.5   dB

11.9 kHz:     57.6       63.5       54.1       61.2   dB

12.0 kHz:     57.2       63.8       53.1       62.1   dB

12.1 kHz:     57.1       64.3       52.4       61.1   dB

12.3 kHz:     57.2       64.1       53.2       60.6   dB

12.4 kHz:     57.0       63.3       53.9       60.0   dB

12.6 kHz:     57.6       64.1       54.2       60.1   dB

12.7 kHz:     58.0       64.1       54.3       59.7   dB

12.9 kHz:     57.5       62.6       55.1       58.2   dB

13.0 kHz:     57.3       60.3       55.7       58.1   dB

Maximum noise at Board 2 Frequency 11.7 kHz Level:  66.6 dB

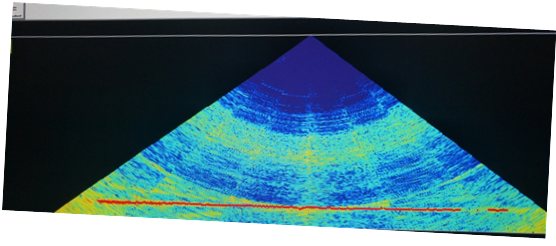

噪声平均为59~60db,水体图像如下,浅层水体非常干净。


3EM122浪高2.5m(包含涌浪的时候)的图像:

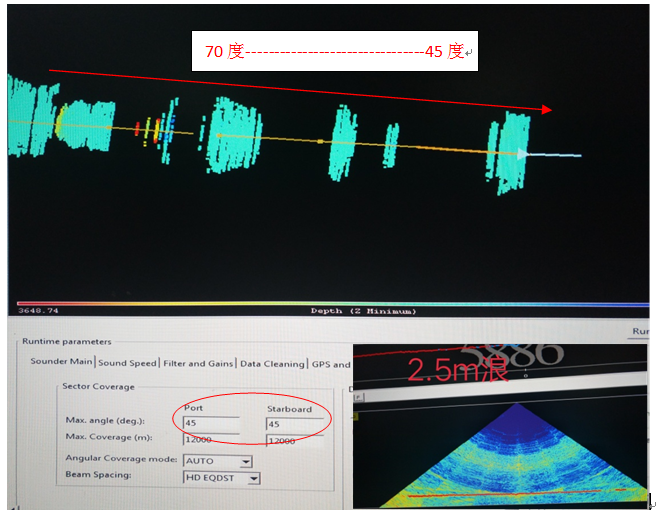

下图是一次海浪和涌浪增大时,多波束多次找不到海底,不得不调整最大发射角度,增强回波信号强度,调整最大发射角以后,多波束就很快找到底了,说明信号发射正常,而且从水体可以看出浅层水体非常干净,完全是回波信号强度的问题。
